例：表盘

目标：

主要演示迭代 & transform 3d 结合使用
也需要注意嵌套的用法

步骤：

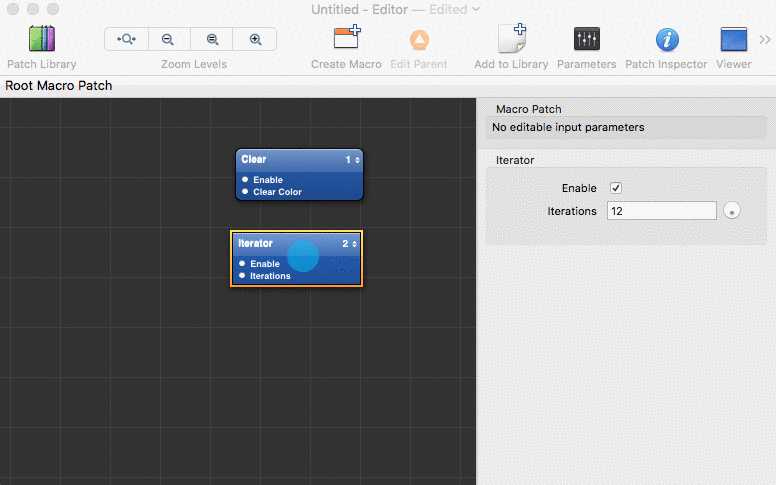

  1. 启动QC ，从Library添加Clear & Iterator。设置 “Iterator”的"Iterations"为“12” （表示重复12次）
  2. 双击Iterator 进入Iterator 里边，
    1. 从Librarary添加"3D Transformation" & "Math" & "Iterator Varibables" 。
    2. 设置 Math 的 "Operation #1" 为"x" ; "Initial Value"为“30”。
    3. 连接"Iterator Variables"的“Current Index” 到"Math"的“Operand #1（就是左侧下边那个点）”；连接"Iterator Variables" 的右侧输出到“3D Transformation”的“Rotation Z”
  3. 双击"3D Transformation" ，进入此节点
    1. 添加cube
    2. 设置cube ：“X Position”为"0.5"；“width”为"0.1"；"height"为"0.01"

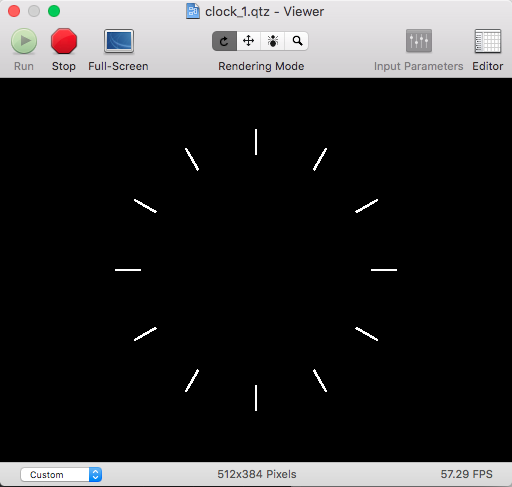

  4. 完成! Viewer 中出现类似表盘的12条小时指示

*注意 由于有多层嵌套，请注意操作时的层次正确; 点Paramters 编辑窗口右侧会出现参数编辑窗，包括了上级的参数，请注意别编辑错了

结果

下载QC文件

设置

设置

效果

设置
